格子型球磨機處理量
0.65-615t/h格子型球磨機給料粒度

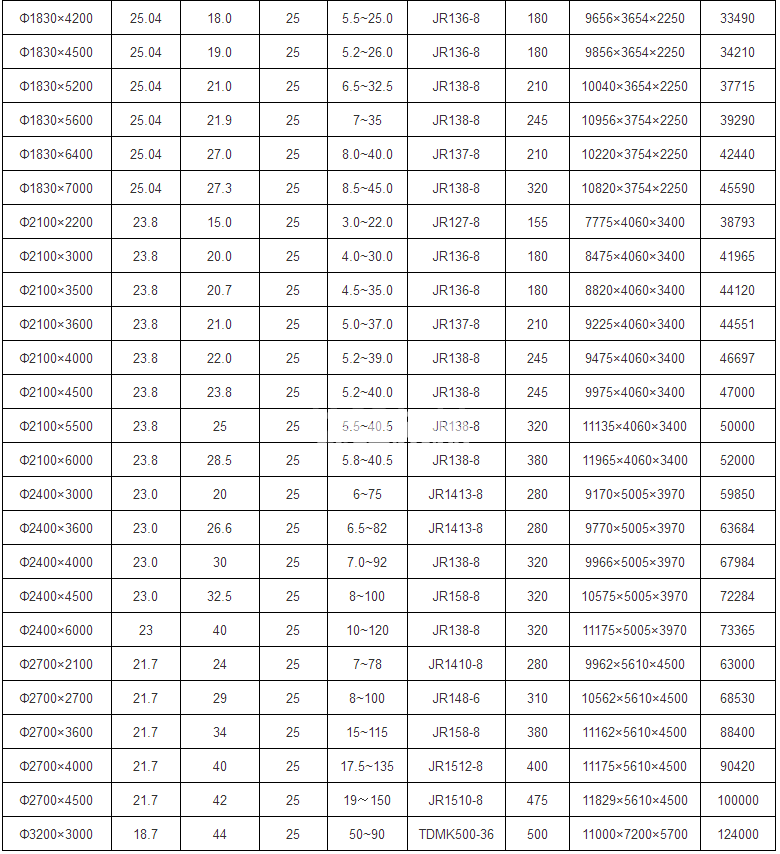

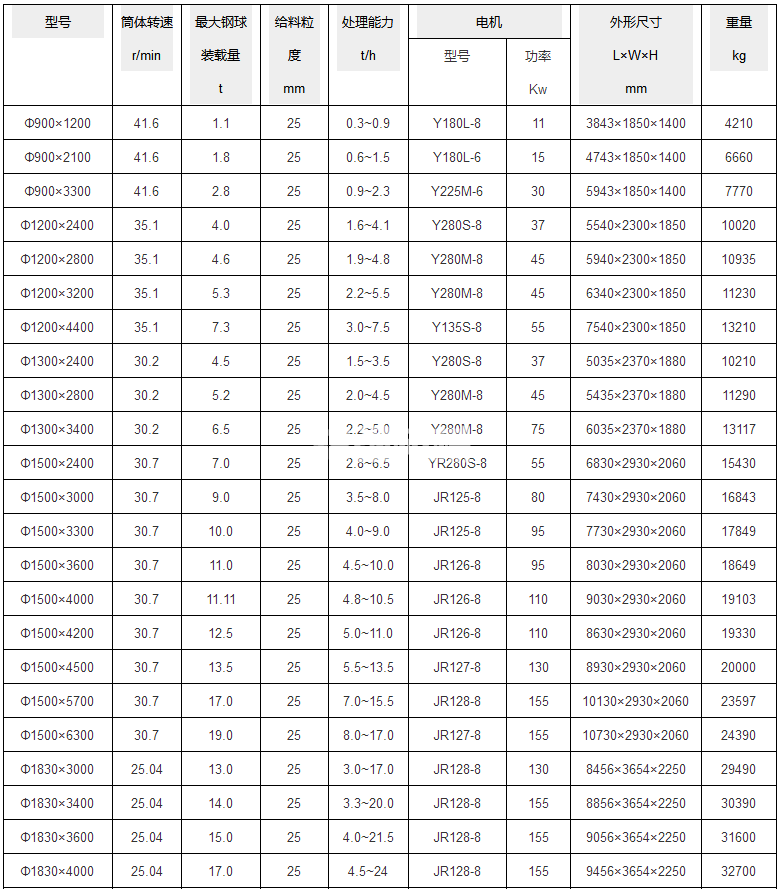

≤25mm格子型球磨機加工物料
水泥、新型建材、硅酸鹽、耐火材料、化肥、黑色金屬的選礦和有色金屬、玻璃陶瓷等格子型球磨機技術參數
格子型球磨機介紹
格子型球磨機是物料破碎后粉碎的關鍵設備。格子球磨機設備廣泛應用于水泥、硅酸鹽制品、新型建筑材料、耐火材料、化肥、黑色和有色金屬選礦、玻璃陶瓷等生產行業,格子型球磨機設備廣泛應用于選礦、建筑、化工等國民經濟部門。
格子球磨機工作原理
在排礦端有空心電機軸的軸承端蓋內,格子球磨機配有滾動軸承內墊和排礦格子。排礦格子由管理中心鄂板、格子鄂板和簸箕形鄂板組成。軸承端蓋的內腔上鑄有八根放射,將軸承端蓋分為八個扇形室,每個扇形室安裝簸箕形鄂板,用螺釘固定在軸承端蓋上,然后將格子板安裝在簸箕鄂板產生的每個扇形室上。格子鄂板有兩種結構形式:一種是兩塊生成一組,楔鐵卡緊,楔鐵用螺絲穿過筋固定在軸承端蓋上,管理中心的一部分用管理中心鄂板槽支撐,防止歪斜掉落;另一種是將兩塊生成一塊,立即用螺絲固定。管理中心鄂板為星形,由兩塊組成,用螺釘固定在筋上。
格子球磨機在筒體下料端有下料格子,空心電機軸軸套內表面設有反螺旋絞龍葉片,可將煤漿溢出的球和粗礦塊返回球磨機。一般而言,筒節直徑為900-2100Mm的球磨機或電機額定功率低于400KW的球磨機,選用Y系列高運行轉距產品和JR型異步電機推動,正中間按一級減速機連接連軸器。
如果大型格子球磨機或電機輸出功率超過400KW,則選擇專用TDMK型低速比感應電機,根據氣動離合器與傳動齒輪連接,完成單極降速傳動系統,推動筒節旋轉。氣動離合器的應用促進了緊密連接的穩定性,不需要調節損壞的間隙,傳輸扭矩大,離合器快,有利于自動控制和遙控器,可以完成電機-服務器的氣動,降低運行輸出功率,提高運行標準,具有過載商業保險的功效。
旋轉軸承采用調心軸承徑向曲面木棍滾動軸承,附近傳動齒輪采用大變位系數鋁合金鑄鋼錐齒輪,傳動系統穩定,噪音低,使用壽命長。傳動輪用稀油電子煙霧化器定期噴涌定量分析的潤滑油到傳動齒輪工作的表面,完成潤化。滾動軸承采用曲面瓦滾動軸承,滾動軸承0-2100mm,直徑2100mm以上的滾動軸承采用完全封閉的自位調心120..遙桿滾動軸承或聲壓滾動軸承,即格子球磨機在運行前高壓頂起旋轉部分,維持?jǐn)?shù)分鐘,高壓終止,而格子型球磨機運行后,氣壓潤化,產生氣壓浮油,使運行電流大大降低,電腦裝機輸出功率也可相應降低。主滾動軸承采用發動機活塞式密封,通過徑向密封條和潤滑完成優異的密封。
格子球磨機設備由進料部、出料部、旋轉部、傳動部(減速器、小傳動齒輪、電機、電氣控制)等主要部件組成。空心軸采用鑄鋼件,內襯可拆卸更換,旋轉大齒輪采用鑄件滾齒加工,筒體內鑲有耐磨襯板,耐磨性好。格子型球磨機設備運行平穩,工作可靠,歡迎客戶咨詢選購。
